Grupo de presión doméstico: cómo funciona y cómo se dimensiona

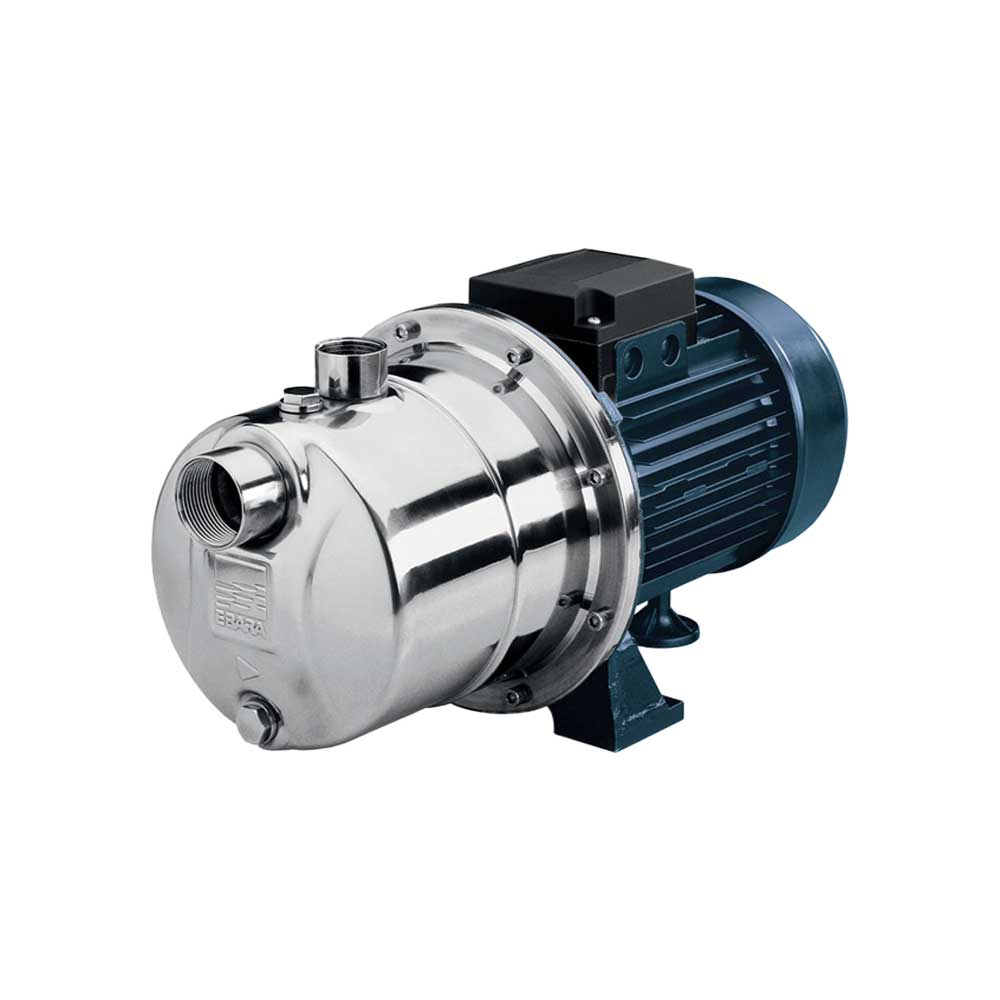

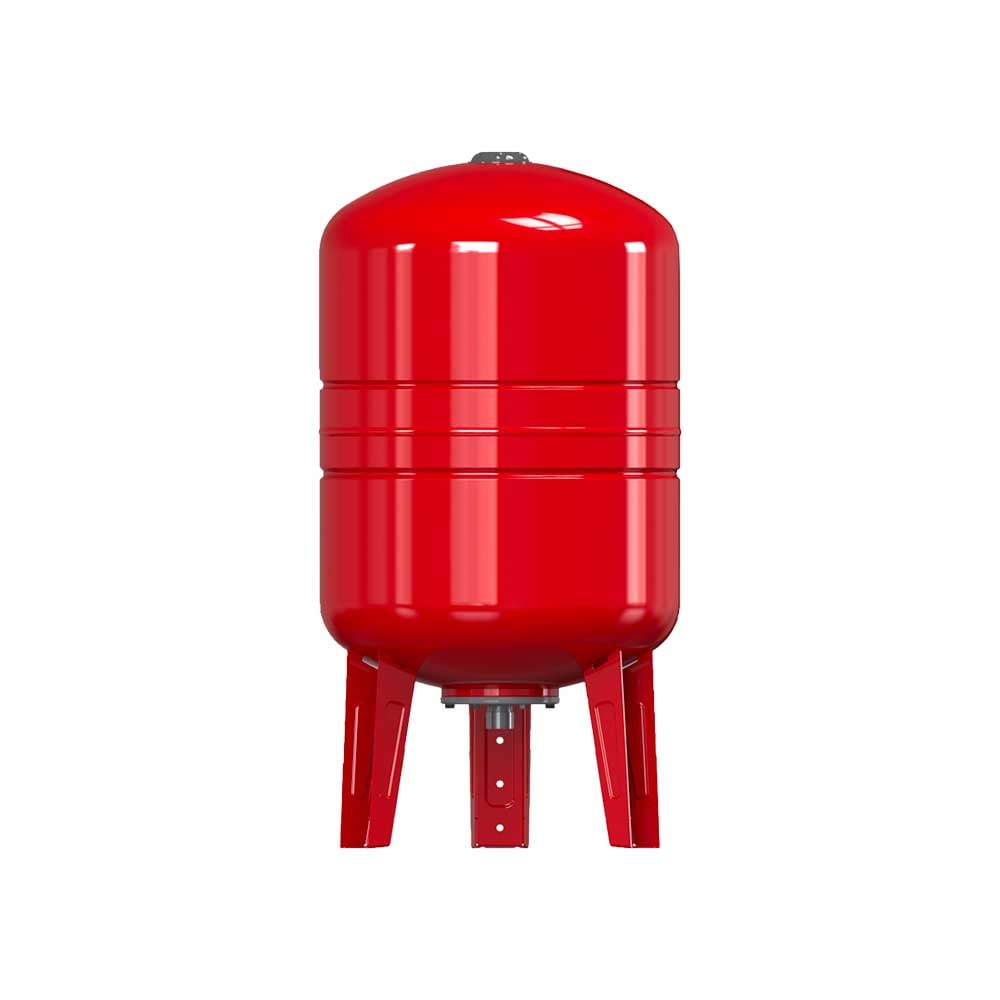

En resumen: el grupo de presión doméstico es el conjunto formado por bomba, calderín de membrana y presostato que mantiene a presión el agua de casa. La bomba arranca cuando la presión baja del umbral de arranque y se detiene en el de paro; el calderín reduce los arranques. Para una familia de 3-4 personas bastan un calderín de 24-60 litros y una bomba de aproximadamente 1 HP. Una ducha que se convierte en un hilo de agua en cuanto alguien abre un grifo en la cocina, una caldera que se bloquea por presión insuficiente, un último piso donde el agua llega agotada: si te reconoces, la solución tiene un nombre preciso — grupo de presión doméstico. En esta guía vemos cómo funciona de verdad (spoiler: no es solo el depósito azul), cómo se dimensionan calderín y bomba con un ejemplo resuelto, y qué controles hacer cada año para que dure mucho tiempo. Qué es un grupo de presión doméstico (y qué no es) En el lenguaje común, «grupo de presión» designa todo el sistema de presurización doméstica, compuesto por tres elementos que trabajan juntos: la bomba, que capta el agua (de la red mediante un depósito de desconexión, de un depósito de acumulación o de un pozo) y la pone a presión; el calderín de membrana: un pulmón con una bolsa elástica de agua y un colchón de aire precomprimido en su interior; el presostato, el interruptor que enciende y apaga la bomba según la presión de la instalación. El ciclo es sencillo: abres un grifo → la presión baja hasta el umbral de arranque (típicamente 1,4-1,8 bar) → el presostato pone en marcha la bomba → cierras el grifo → la presión sube hasta el paro (típicamente 2,8-3 bar) → la bomba se detiene. El calderín, devolviendo el agua acumulada, cubre los pequeños consumos sin hacer arrancar la bomba: menos arranques, menos desgaste, menos consumo. En la colección de grupos de presión y bombas para uso doméstico encontrarás calderines de membrana Varem de 2 a 1000 litros, bombas Ebara y Grundfos y grupos de presurización completos. Cuándo hace falta de verdad un grupo de presión Presión de red insuficiente (por debajo de 1,5-2 bar) o discontinua, típica de zonas de colina y últimos pisos; alimentación desde depósito de acumulación, obligatoria donde la red suministra por horas; alimentación desde pozo: en este caso el dimensionamiento de la bomba sigue nuestra guía de la bomba para pozo; consumos dispersos: riego, anexo, varias viviendas en la misma instalación. Nota importante: no está permitido conectar una bomba en aspiración directa a la red pública (normas de protección contra el reflujo, EN 1717); se interpone un depósito de desconexión (a presión atmosférica) desde el cual el grupo de presión impulsa el agua. Cómo se dimensiona: calderín y bomba La bomba: caudal y altura manométrica Vale la regla de toda instalación hidráulica: la bomba debe suministrar el caudal punta de la casa a la presión deseada. Para una familia de 3-4 personas con 2 baños considera 30-40 l/min; para la presión, apunta a 2,5-3 bar en el grifo más desfavorable (1 bar = 10 metros de altura, más desniveles y pérdidas). Si partes de un depósito al nivel de la bomba, una autoaspirante de aproximadamente 1 HP es el tamaño más común: encontrarás criterios y cálculos completos en la guía de la bomba autoaspirante. El calderín: cuántos litros hacen falta El calderín no es una reserva de agua: es un amortiguador. Su tarea es mantener el número de arranques de la bomba por debajo de 20-30 a la hora. Regla práctica: la capacidad útil (aproximadamente un tercio del volumen nominal, entre arranque y paro) debe cubrir los consumos breves. Para el dimensionamiento orientativo usa la tabla: Vivienda Caudal punta Calderín recomendado Bomba típica 1-2 personas, 1 baño 20-25 l/min 24 litros 0,5-0,75 HP 3-4 personas, 2 baños 30-40 l/min 24-60 litros 0,75-1 HP 5-6 personas, 2-3 baños + jardín 40-60 l/min 80-100 litros 1-1,5 HP Varias viviendas / usos intensivos más de 60 l/min 200-300 litros o grupo de 2 bombas 2 HP o grupo de presurización Valores orientativos para instalaciones monofásicas con presostato 1,4/2,8 bar. Un calderín más grande no aumenta la presión: solo alarga las pausas de la bomba (y su vida). La precarga de aire: el detalle que todos olvidan El colchón de aire del calderín se controla con la instalación descargada (bomba apagada, grifo abierto) con un simple manómetro de neumáticos en la válvula: debe estar 0,2-0,3 bar por debajo de la presión de arranque del presostato. Ejemplo: arranque a 1,6 bar → precarga a 1,4 bar. Una precarga incorrecta es la causa número uno de bombas que «arrancan y paran» continuamente. Ejemplo práctico resuelto: familia de 4 personas, casa de una planta Escenario: chalet de una planta alimentado desde depósito de acumulación al nivel del cuarto técnico, 2 baños y cocina, se quieren 3 bar en casa. Caudal punta: ducha (10 l/min) + lavabo (8) + cocina (10) + margen = 35 l/min ≈ 2,1 m³/h. Altura manométrica: paro a 3 bar = 30 m, + 3 m de desnivel y pérdidas → la bomba debe dar al menos 33-35 m a 2,1 m³/h: una autoaspirante de acero inoxidable de 1 HP es el tamaño adecuado. Calderín: 60 litros de membrana (capacidad útil ~20 litros): la bomba arranca solo con los consumos de verdad, no con cada descarga del WC. Presostato: regulado a 1,6/3,0 bar; precarga del calderín a 1,4 bar, a verificar una vez al año. Alternativa moderna: los grupos de presurización con variador (inverter) modulan las revoluciones de la bomba y mantienen la presión constante con calderines pequeñísimos. Cuestan más pero son compactos y silenciosos: los encontrarás en la misma colección. Instalación, mantenimiento y seguridad Ubicación: local seco, ventilado y protegido de las heladas; deja espacio para inspeccionar la válvula de aire y el presostato. Cada año: controla la precarga, verifica que la bomba no supere los 30 arranques/hora y escucha el «golpe de ariete» (si existe, la membrana podría estar dañada). ¿Membrana rota? Síntoma típico: sale agua por la válvula del aire. En los calderines con membrana intercambiable se sustituye solo la bolsa, sin cambiar el vaso. Agua dura: la cal incrusta rodete, presostato y membrana. Si tus sanitarios cuentan una historia de cercos blancos, lee cómo eliminar la cal de la ducha y valora un tratamiento del agua aguas arriba. SEGURIDAD: el grupo de presión une agua a presión y electricidad. La línea eléctrica debe estar protegida por un interruptor diferencial de 30 mA y la conexión fija debe realizarla un instalador cualificado. Antes de cualquier intervención (control de precarga, limpieza, sustitución del presostato) corta la tensión y descarga la presión de la instalación abriendo un grifo. No manipules nunca el ajuste del presostato más allá de los límites de placa de bomba y calderín. FAQ: preguntas frecuentes sobre el grupo de presión doméstico ¿Qué diferencia hay entre grupo de presión y bomba a secas?La bomba sola se enciende y apaga con cada consumo y no mantiene presión con la instalación parada. El grupo de presión añade calderín de membrana y presostato: la presión queda disponible día y noche y la bomba arranca solo cuando hace falta de verdad. ¿Cuántos litros debe tener el calderín para una casa?Para 1-2 personas bastan 24 litros; para una familia de 3-4 personas, 24-60 litros; a partir de 5 personas o con jardín, mejor 80-100 litros. El calderín grande no aumenta la presión: reduce los arranques de la bomba. ¿A cuántos bares se regula un grupo de presión doméstico?El ajuste típico es arranque a 1,4-1,8 bar y paro a 2,8-3 bar, con precarga de aire del calderín 0,2-0,3 bar por debajo del arranque. Presiones más altas estresan juntas y grifería monomando sin ventajas reales. ¿Por qué el grupo de presión arranca y para continuamente?Casi siempre la precarga de aire es insuficiente o la membrana está rota (verifica: ¿sale agua por la válvula del aire?). Otras causas: calderín demasiado pequeño para los consumos o pequeña fuga en la instalación que hace bajar lentamente la presión. ¿Es ruidoso el grupo de presión? ¿Dónde conviene instalarlo?Una bomba doméstica bien dimensionada emite el ruido de una lavadora centrifugando, durante pocos segundos cada vez. Instálala en el garaje, sótano o cuarto técnico sobre soportes antivibratorios, lejos de los dormitorios; los grupos con variador son los más silenciosos. ¿Puedo conectar el grupo de presión directamente a la red de agua?No: la normativa prohíbe la aspiración directa de la red pública, porque robaría presión a los demás usuarios. Se instala un depósito de desconexión a presión atmosférica, desde el cual el grupo impulsa el agua hacia la casa. En conclusión Un grupo de presión bien dimensionado se hace olvidar: presión constante en cada grifo, bomba que arranca pocas veces al día, un control de precarga al año. Parte del caudal punta de tu familia, elige el calderín con la tabla y verifica la bomba en su curva. Encontrarás calderines Varem, bombas y grupos completos en la colección de bombas y grupos de presión, con envío rápido y pago a plazos.
